Eintrag:
Habe eine Graupner Micro47G und würde diese gerne mit dem USB Interface verbinden. Die Steuerung hat eine S-Video Schüler Buchse. Aber wie muss das Interface Kabel angeschlossen werden??
Eintrag:

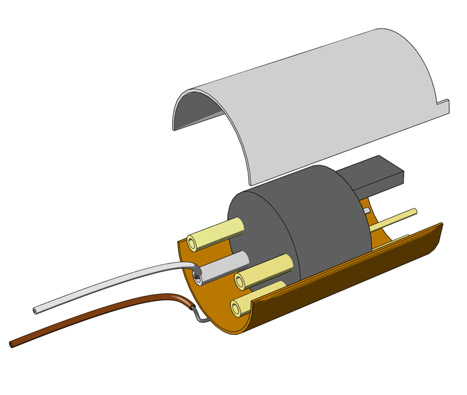

Stecker für diese Buchsen sind im Elektroladen als 4 poliger mini DIN Stecker erhältlich und sehen so aus wie im Dateianhang. Die Belegung ist mir leider unbekannt, aber die Seite über Schülerbuchsen kann hier weiterhelfen.
TimV
1/19/2006 19:09:07
RE: Graupner Micro47G
Eintrag:
Danke für die Antwort. Ich habe mir die mühe gemacht und die Belegung mit einem Oszilloskop ausgemessen. Der Stecker für die Buchse ist ein S-Video Stecker und von der Buchsen Ansicht an dem Sender muss oben links der Ring von 3.5mm Klinke Stecker angelötet werden und der Tip auf Masse des S-Video Steckers.
Eintrag:
Die Belegung entspricht also genau der Grafik des Dateianhangs, wobei die graue Fläche das PPM Signal ist und der braune Metallkragen Masse? Ich kann Ihnen ein Senderkabel mit dieser Belegung anfertigen, indem Sie ein Interface mit JR Kabel ordern und Sie ins Kommentarfeld Ihre Sonderbelegung schreiben, oder Sie können ein Interface einzeln erwerben und das Senderkabel selbst anfertigen. Die Belegung der Buchse des USB-Interfaces steht im Shop.
TimV
1/21/2006 08:32:00
RE: Graupner Micro47G
Eintrag:
Danke aber ich habe bereits ein Interface + Kabel bei Ihnen gekauft. Möchte an dieser Stelle noch sagen ich bin sehr zufrieden.
soumas
3/10/2006 18:27:20
RE: Graupner Micro47G
Eintrag:
@TimV: Haben Sie ein deratiges Kabel gelötet? Wenn ja, hat es funktioniert? Ich habe selbige Situation und ein Kabel mit der genannten Belegung erstellt. Irgendwie hab ich aber "angst" dass ich das Interface abstechen könnte und möchte mich vergewissern, dass die obigen Angaben korrekt sind.
